Next Designのモデルを観点別にレビュー
概要
Next Designの設計モデルを対象に、ワークフローを用いてレビュー観点に沿ったレビューを行うサンプルです。
レビュー対象の設計モデルとレビュー観点を読み込み、レビュー観点 × モデルの単位で繰り返しAIエージェントを実行します。
抽出したレビュー指摘はAIエージェントにてExcelに出力します。
本サンプルでは、以下の流れをワークフローとして順に実行します。
- レビュー対象の取得
- レビュー観点の取得
- レビューの繰り返し実行
- レビュー結果の集約
- Excel出力
これにより、ツール連携とAIエージェントを組み合わせながら、Next Designの設計モデルに対して
レビュー観点ごとにレビューを進める流れを確認できます。
このサンプルでできること
- Next Designの設計モデルを対象にレビューを行う
- レビュー観点に沿って、設計モデルの内容を確認する
- ワークフローにより、レビュー観点 × モデルの単位でエージェントによるレビューを繰り返し実行する
- レビュー結果をExcel形式で出力する
想定ユーザ
主に以下のような方を想定しています。
- Next DesignとAIの連携を検討している
- 設計モデルレビューを効率化したい
- ワークフローを用いた繰り返し実行を体験したい
同梱内容
このサンプルには、例として以下のデータが含まれています。
| データ | ファイル名 |
|---|---|
| ワークフロー定義 | NDモデルと観点ごとにレビューしてExcelに指摘を出力.yaml |
| エージェント定義 | ND設計モデルレビュー_指摘JSON生成.yaml |
| 入力：設計モデル | 先進運転システムソフト開発.nproj Next Designの設計モデル |
| 入力：レビュー観点 | reviewPointList.json |
| ドキュメント | 本README |
サンプルデータの利用
前提条件
- レビュー対象となるNext Designの設計モデルのメタモデルが本サンプルと同じであること。
- レビュー観点のデータ構造が本サンプルと同じであること
- レビュー対象となるNext Designプロジェクトが開かれていること
- 指摘を出力するExcelが開かれ、アクティブであること。
入出力
- 入力：Next Designの設計モデル、レビュー観点ファイル
- 出力：レビュー指摘一覧のExcelファイル
作業手順
- 対象のNext Designプロジェクトを開きます。
- Next Designの設計モデルに対し、レビュー対象範囲のトップ要素を選択します。
例：先進運転システムソフト開発/ソフト設計/ADAS ECUソフト構造/APP/車速偏差/目標車速演算 - レビュー結果出力用のExcelファイルを開き、アクティブにします。
- DC Agentiqsのワークフロー画面で「NDモデルと観点ごとにレビューしてExcelに指摘を出力」をクリックします。
- 「NDモデルと観点ごとにレビューしてExcelに指摘を出力」の画面で、「実行」をクリックしま す。
- ダイアログが表示されるため、レビュー観点一覧のファイルパスを入力し、「実行」をクリックします。
- 指摘ごとに、Excelファイルにレビュー指摘が出力されます。
動作対象
- ワークフロー：NDモデルと観点ごとにレビューしてExcelに指摘を出力
- エージェント：ND設計モデルレビュー_指摘JSON生成
制約事項
- 本サンプルは、レビュー観点とレビュー対象モデルを組み合わせて処理する構成です。レビュー観点数や対象モデル数が増えると、実行回数も増加します。
- レビュー観点はワークフローおよびエージェントが想定する形式で利用できる必要があります。構造や内容が想定と異なる場合は、ワークフローの変更が必要になります。
- 本サンプルはNext Designの設計モデルを対象としています。構造が異なる場合は、ワークフローの変更が必要になります。

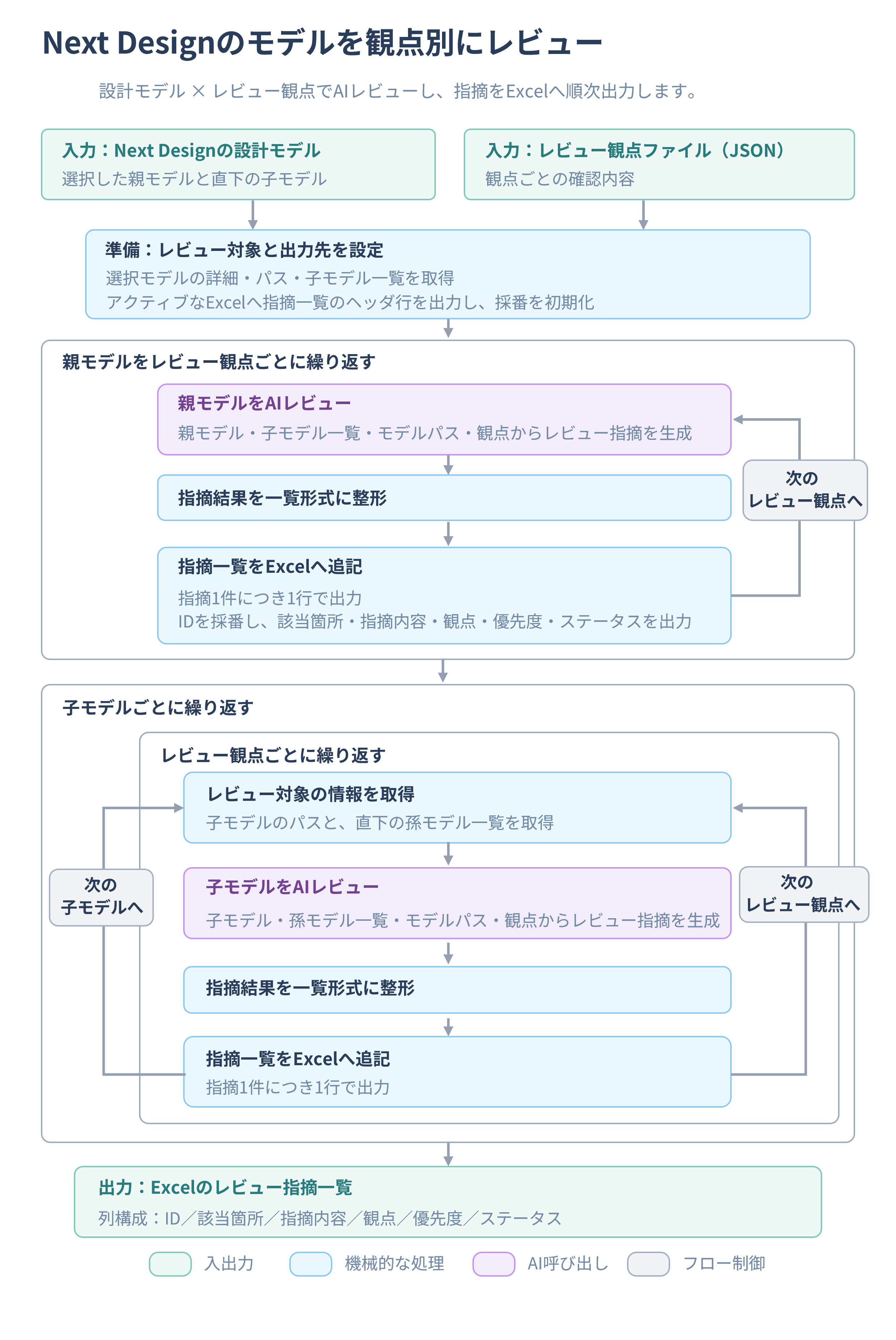

参考：ワークフロー実行の流れ
本サンプルでは、ワークフローを用いて処理を段階的に分解し、
ツールとAIエージェントを組み合わせて一連のレビュー処理を実行する構成を確認できます。
- レビュー観点一覧ファイルを読み込み、観点ごとにループできる構造に成形する。
- Next Desgnの設計モデルを読み込む。
- 各設計モデル、各レビュー観点の単位で順番にレビューエージェントへ入力し、レビュー指摘を抽出する
- レビュー指摘をExcelに出力する。
